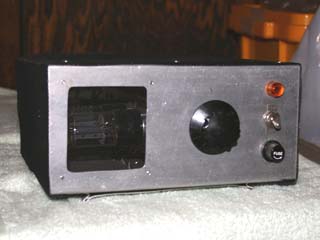

楽天市場】アストロ電子企画 AST-6SN7 真空管ステレオPPパワー,6N8S(6SN7) シングル真空管アンプ わるい,Nobsound 6SN7+EL34 真空管アンプ HiFi クラスA テーブルトップ,6SL7GT・6CA7/EL34 シングル真空管アンプの設計と製作 - YouTube,6SN7 miniamp V0.0新たに設計、製作しました6N8S(6SN7) シングル真空管アンプです。4.3 dBのNFBをかけ、周波数特性およびひずみの改善を行っています。小型、軽量なアンプですが、家庭で静かに聴くためには、出力不足は感じられないと思います。\r\r真空管：6N8S 2本は付属します。出力トランスは、PMF-3WS-7k（ゼネラルトランス）（このトランスは軽量ですが、大変素直な特性をもち、音質も比較的良く、私の好きな小型トランスの一つです）、電源トランスはPMC-35E（ゼネラルトランス）、チョークコイルはCH-3030Z（東栄変成器）です。シャーシー寸法は、250 mm（幅）x 150 mm（奥行）x 60 mm（高さ）（底板有り）です。重量は2.3 kgです。私が設計、製作および測定の全てを行っています。各種特性測定、試聴のため、20時間程度動作させています。\r\r6N8S真空管アンプの特性は、以下の通りです。(1) 周波数特性：22 Hz-94 kHz (-3 dB)(NFB 4.3 dB)) 、(2)出力電力：310 mW (ひずみ率5%, 1 kHz)（入力電圧：420 mV）、(3) ダンピングファクタ－：1.9～2.0 (50 Hz-20 kHz)、(4) クロストーク：-71dB以下(50 Hz-50 kHz)、(5) 残留雑音：左ch:0.30 mV、右ch:0.48 mV。アンプの回路図および測定した各種特性図は、真空管アンプと一緒にお送りします。
